建筑可视化工具 – ArchVis Tools

介绍

ArchVis工具是一个插件，为摄像机提供了额外的功能，用于建筑渲染，例如自动垂直线校正以实现两点透视。

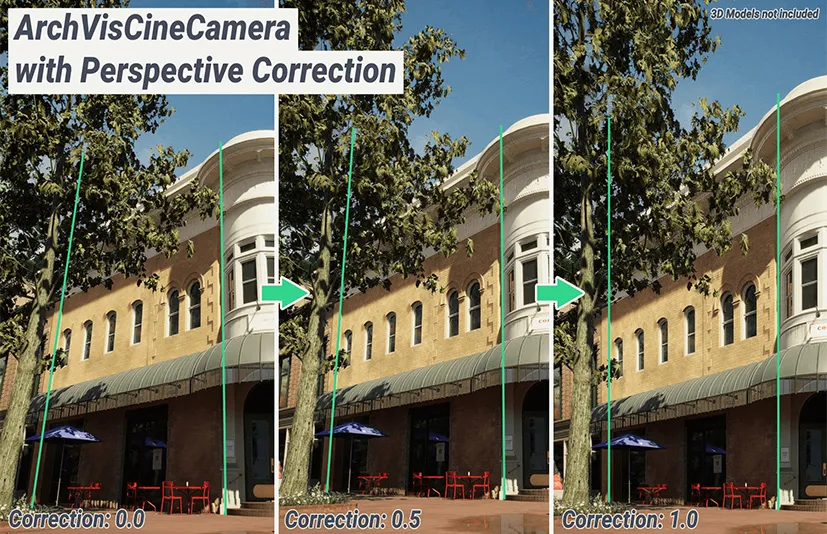

该插件具有ArchVisCineCamera，可以自动校正视图，使其看起来像二点透视（垂直线真正垂直）。可以根据需要调整校正的强度。ArchVisCineCamera还具有一个实验性功能，我们可以为每个摄像机设置自定义的近裁剪平面距离，对室内拍摄非常有用。

还有一个实验性的ArchVisSceneCapture2D，允许将ArchVisCineCamera的渲染输出到纹理中。

所有属性都可以在蓝图中访问，并可以在Sequencer中进行动画处理。

电影渲染队列通道

为了渲染ArchVisCineCamera的独特特性，创建了一些自定义电影渲染队列通道，基于现有通道。以下通道可用：

• [ArchVis] 延迟渲染
• [ArchVis] 延迟渲染（无光照）
• [ArchVis] 延迟渲染（详细光照）
• [ArchVis] 延迟渲染（仅光照）
• [ArchVis] 延迟渲染（仅反射）
• [ArchVis] 路径追踪
• [ArchVis] 对象标识（有限）[自v1.1起]

数据准备操作

创建了自定义数据准备操作以提供更多功能。以下操作可用：

• 分支合并[操作]
• 构建邻接[操作]
• 爆炸[操作]
• 面对摄像机[操作]（该操作目前在UE5预览上不起作用，但可以手动添加组件）
• 材质名称[筛选器]
• 替换摄像机[操作]
• 简化层次结构[操作]
• 调试操作[操作]

特点：

• ArchVisCineCamera可以自动校正视图，使其看起来像二点透视。
• 自定义电影渲染队列通道用于处理透视校正。
• 自定义数据准备操作以提供更多功能。
• 所有可用功能的完整描述详见GitHub Wiki页面。

代码模块：

• 包含ArchVisCineCameraActor、ArchVisCineCameraComponent和自定义电影渲染通道的模块ArchVisTools[运行时]。
• 包含主要是数据准备操作的模块ArchVisToolsEditor[编辑器]。

C++类数量：11 [ArchVisTools]，14 [AchVisToolsEditor]

重要/附加说明：

该插件已针对ArchVis进行开发和测试，使用Dataprep进行导入，使用Sequencer进行动画制作，并使用电影渲染队列进行渲染。它应该适用于任何其他用途（插件包装并正常工作），但如果您有特定用途，请首先与我联系。

Dataprep操作是针对来自SketchUp的Datasmith文件制作和测试的。它们应该在来自其他软件的Datasmith文件上以类似的方式工作，但如果您有任何特殊问题，请随时与我联系。
